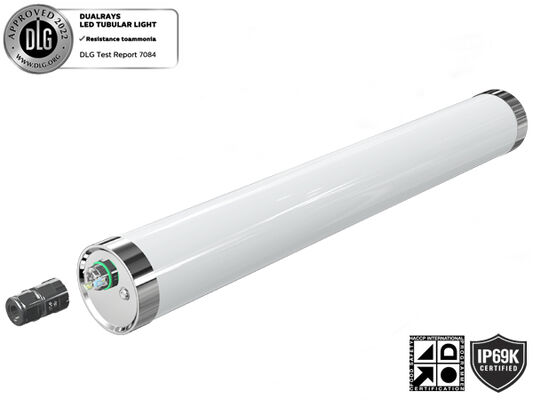

ĐÁO ĐÁO MTB6 LED Đèn ống biển IP66 IP69K IK10 Bảo vệ được làm trên các vật liệu không ăn mòn chất lượng cao - PMMA, polycarbonate và thép không gỉ 304/316

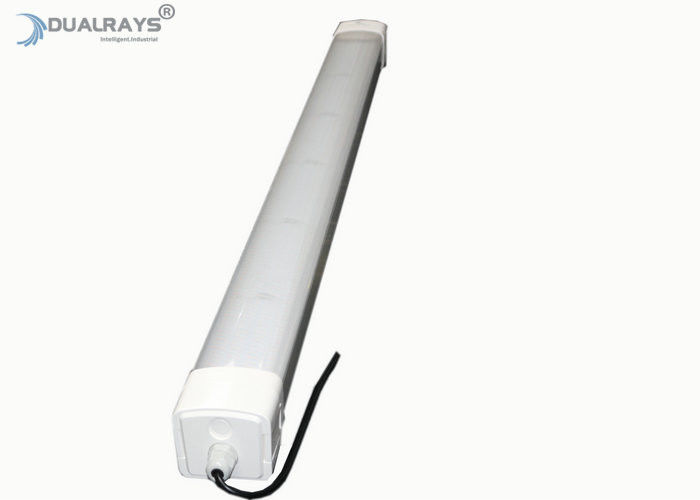

Đèn ống biển LED MTB6 được làm bằng vật liệu không ăn mòn chất lượng cao - PMMA, polycarbonate và thép không gỉ 304/316 do đó đáp ứng bảo vệ IP66, IP69K và IK10
các yêu cầu.
Đèn chắn nước và được thiết kế để hoạt động trong các khu vực tiếp xúc với độ ẩm do cấu trúc rất bền, chống ăn mòn và phun nước.

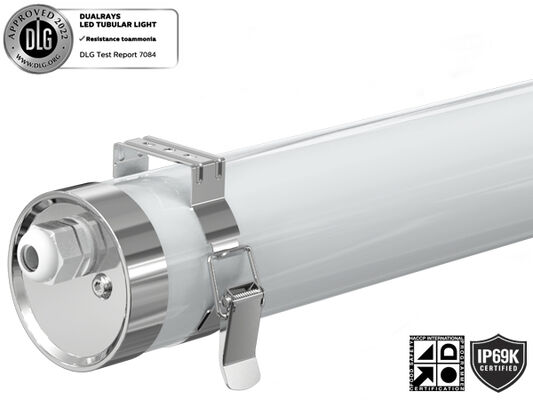

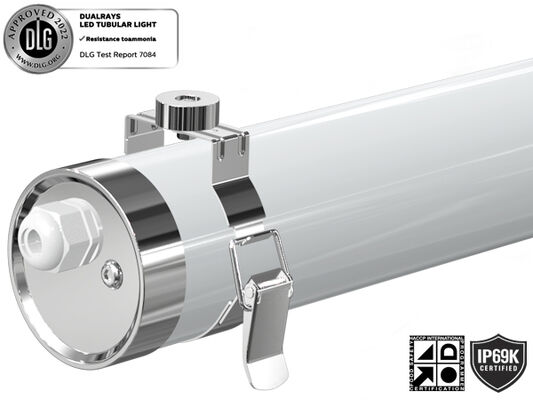

Với một cổng cáp ở một đầu, nó được gắn với hai kẹp mùa xuân dễ dàng bị chộp vào hai đầu của ống.
Đèn có thể được gắn ở bất kỳ vị trí nào trên các bức tường kim loại hoặc trần bằng vít hoặc với các ổ giữ từ tính, mỗi cái chứa tối đa 5kg lực kéo.

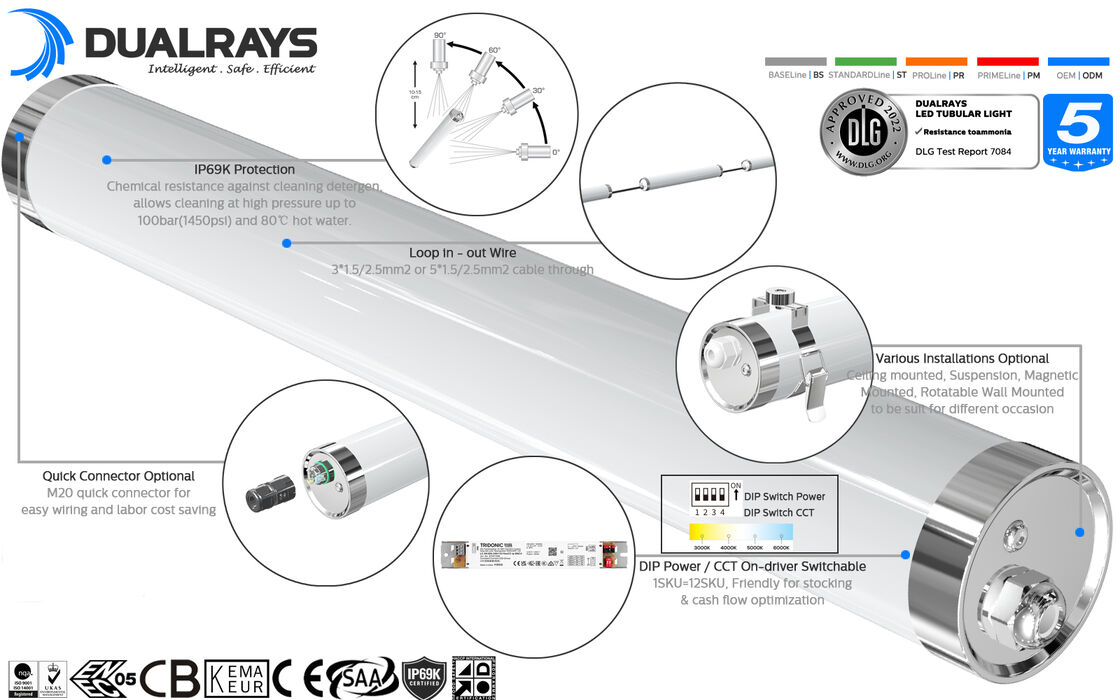

Các đặc điểm chính và thông số kỹ thuật
- Đèn LED sáng cao SAN'AN SMD2835 với trình điều khiển không nhấp nháy LIFUD/BOKE/AGT
- Điều chỉnh công suất chuyển đổi DIP tùy chọn
- Có thể chịu áp suất nước 100bar (1450psi) và nhiệt độ lên đến 80°C
- IP69K PMMA IK06 Bảo vệ chống amoniac/UV và PC IK10 Bảo vệ chống tia UV
- Các góc chùm nhiều chiều: 120°/200°/280°/360° tùy chọn
- Đường dây đơn hoặc đôi có thể kết nối tùy chọn
- Thiết lập đa năng: Làn treo, gắn trên tường, Nắp từ tính
- Các tùy chọn điều khiển thông minh: 1-10V, DALI, cảm biến chuyển động, cảm biến ánh sáng ban ngày, Zigbee và khẩn cấp
- Không phát ra tia UV hoặc IR, hoàn toàn không có thủy ngân
- L80/B10 @ 61.000 giờ tuổi thọ
- Tùy chỉnh có sẵn cho các dự án đặc biệt
Các tùy chọn có sẵn
- Người lái: TRIDONIC / BOKE Người lái không tự động
- Điều khiển và làm mờ: 1-10V, DALI, cảm biến chuyển động, cảm biến ánh sáng ban ngày, Zigbee và khẩn cấp
- góc chùm: 120°/200°/280°/360° tùy chọn
- Thiết lập: treo, gắn tường, giữ từ tính
- Vật liệu: PC/PMMA tùy chọn

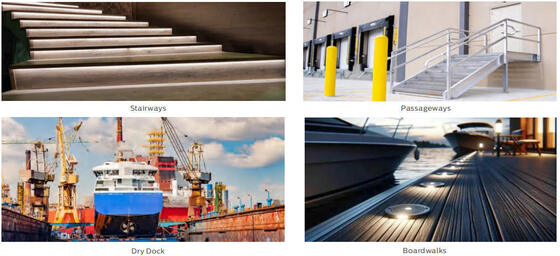

Ứng dụng được khuyến cáo
- Các bến tàu;
- Các lối đi;
- Cầu thang;
- Các khu vực làm việc ẩm khác;
- Các địa điểm ngoài trời và trong nhà;
Thông số kỹ thuật
Hệ thống chung
| Vật liệu nhà ở |
PC/PMMA được ép theo tiêu chuẩn UNE-EN ISO 21305-1:2020, điều kiện lọc tia UV (IK10) |
| Vật liệu khuếch tán |
PC/PMMA được ép theo tiêu chuẩn UNE-EN ISO 21305-1:2020, điều kiện lọc tia UV (IK10) |
| Màu nhà |
Màu trắng (RAL9016), màu khác tùy chọn |
| Gaskets niêm phong |
Bơm silicon |
| Đèn LED Phân tán nhiệt |
Thông qua thân đèn 6063 AL không có vây, không có chất lỏng dẫn. |
| Kháng ngưng tụ |
Van cân bằng áp suất để đảm bảo giải phóng độ ẩm, tránh ngưng tụ và duy trì độ kín IP |
| Kết thúc. |
Được phun điện tĩnh và được sublimated trong lò; chống ăn mòn |
| Độ cao được đề nghị |
2 - 8 mét |
| Bảo trì |
Mũi cuối với vít để lắp đặt |
| Tài xế |
Điện liên tục, được nhúng trong đèn, được dây trước |
| Điều khiển làm mờ |
ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| Xếp hạng IP |
IP67 / IP69K |
| Đánh giá IK |
IK10 |
| Lớp bảo vệ |
Lớp I |
| Sợi sáng |
850°C (dưới 30s) |
| Tinh tuyến cáp |
M20 dây cáp (Nylon hoặc SS304/316 dây cáp tùy chọn) |
| Cài đặt |
Ứng dụng gắn trên trần nhà Ứng dụng treo Ứng dụng gắn từ Ứng dụng gắn tường quay |
| Chức năng thông minh |
Bộ cảm biến PIR. Bộ cảm biến vi sóng. Tình huống khẩn cấp. |
Hệ thống điện
| Đường dây thông qua |
3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 dây thông qua tùy chọn |
| Điện áp chính |
220~240VAC/ 50/60Hz, 180-264VDC |
| Nguyên nhân công suất (PF) |
≥ 0.96 |
| Total Harmonic Distortion (THD) |
< 10% |
| Loại đầu ra |
Không SELV (không tách biệt) |
| Factor nhấp nháy |
< 1% |
| Đánh giá tầm nhìn bằng ống kính (SVM) |
<0.4 |
| Nhận thấy hiệu ứng Stroboscopic (Pst) |
< 1 |

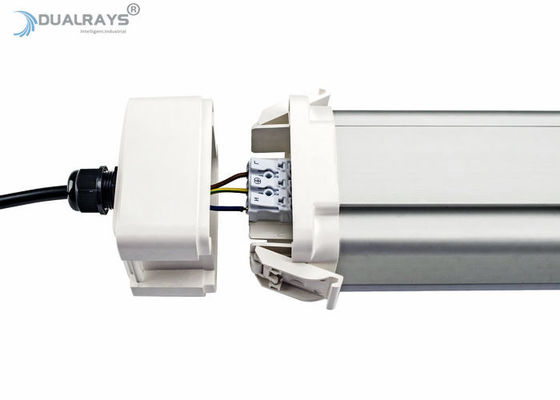

| Kết nối đầu cuối |
Nhanh vít-top đầu nắp để dễ dàng dây |
| Sức mạnh của đèn |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
Hệ thống quang đo
| Đèn LED |
SMD2835 (1W) |
| CCT (nhiệt độ màu tương quan) |
CCT đơn (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (Chỉ số hiển thị màu sắc) |
> 80Ra cho tiêu chuẩn (> 90Ra cho CRI cao hơn có sẵn) |
| An toàn sinh học quang học |
RG0 (không có rủi ro) |
| EEC (Lớp hiệu quả năng lượng) |
A++ |
| SDCM (Sự lệch tiêu chuẩn của sự phù hợp màu sắc) |
< 5 (SDCM < 3 tùy chọn) |
| UGR (4H, 8H) |
24.9 (Cross) 23.4 (Longitudinal) |
| góc chùm |
120°. 280°. 360° tùy chọn. |
| Thời gian sử dụng bình quân của đèn |
61,000 giờ (L80B10) |
| Bảo trì ánh sáng tại e.o.l. |
>70% |
| Hiệu quả ánh sáng |
130LPW (PROLine) -- 160LPW (PRIMELine) tùy chọn |

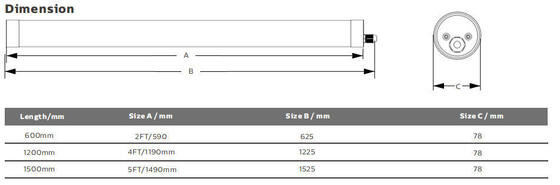

| Chiều dài |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| Năng lượng định giá |
20W |
30W |
30W |
| Lumen được cung cấp @ 5000K, CRI>80 (PRO) |
2600ml |
3900mm |
3900mm |
| Lumen được cung cấp @ 5000K, CRI>80 (PRIME) |
3,200ml |
4,800lm |
4,800lm |
Điều kiện hoạt động
| Hoạt động nhiệt độ / độ ẩm |
-20 ~ +60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, không ngưng tụ |
| Nhiệt độ lưu trữ / độ ẩm |
-40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, không ngưng tụ |
| Thời gian sử dụng LED trung bình L90B10 |
≥ 0.96 |
| Thời gian sử dụng danh nghĩa (Tp < 70°C) |
Tối đa 100.000H |
| MTBF của trình điều khiển |
500,000H, MIL-HDBK-217F ((25°C) |
| Chống rung động |
10 ~ 500Hz, 5G 12min / 1 chu kỳ, thời gian cho 72min. Mỗi dọc theo trục X, Y, Z |
| Tiếng ồn |
< 25dB (30cm khoảng cách, hoạt động bình thường) |
| Bảo lãnh |
5 năm |
Giấy chứng nhận
| Giấy chứng nhận toàn cầu |
ENEC CE RoHS D-mark KEMA-KEUR Listed, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Các chỉ thị an ninh |
EN 60598-1. EN 60598-2-3. EN 62493. |
| Chỉ thị EMC |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Các chỉ thị khác |
IEC 62262 EN 13032-4 EN 62717 |
* Khả năng dung nạp luồng ánh sáng, dung nạp điện và dung nạp nhiệt độ màu ±5%, 5000K và CRI> 80.
* chùm ánh sáng, phân bố cường độ ánh sáng và hiệu quả ánh sáng được kiểm tra theo tiêu chuẩn EN ISO 17025:2005 cho loạt tiêu chuẩn EN13032 và tiêu chuẩn LM-79.
* Thông tin sản phẩm cập nhật và các điều khoản bảo hành chung có sẵn trên trang web của chúng tôi www.DUALRAYS.com
* Thông tin chi tiết về luồng ánh sáng và sức mạnh cho các chỉ số riêng lẻ được chỉ ra trên trang dữ liệu sản phẩm.
* Các giá trị có thể thay đổi do LED binning.
* Các tham số trong trang dữ liệu cho Ta = 25 °C, dựa trên 4000K/80Ra, hiệu suất cao hơn 10% với 70Ra
Phương pháp lắp đặt

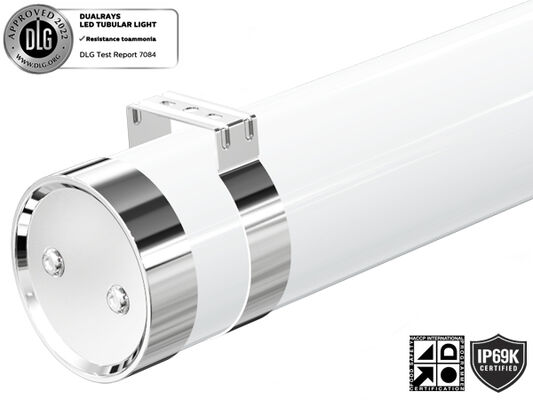

Đặt trên trần nhà
Khoan lỗ vít trên trần nhà, cố định clip vào trần nhà bằng vít, nhấn vào đèn bằng tay chặt chẽ.
Việc đình chỉ
Khoan lỗ vít trên trần nhà. Nhấn vào đèn bằng tay chặt chẽ. Cài đặt và cố định móc gắn vào trần nhà và kẹp, sau đó điều chỉnh chiều dài của bộ treo.
Ứng dụng gắn trần xoay
Khoan lỗ vít trên trần nhà, nhấn vào đèn bằng kẹp, xoay góc theo yêu cầu
Máy gắn nam châm
Tháo các clip 2PCS với vòng từ tính từ gói thành phần. Nhấn vào đèn với clip từ tính với tay chặt chẽ.Co) hoặc bề mặt hợp kim của nó theo yêu cầu.

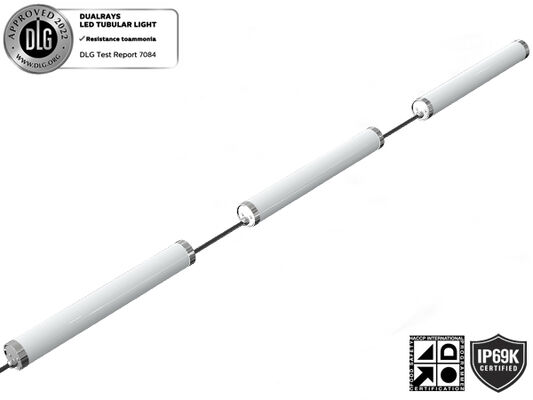

Kết nối có thể liên kết

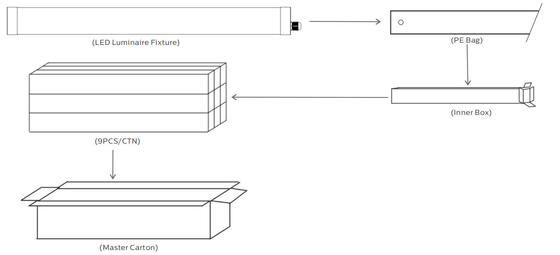

Thông số kỹ thuật bao bì
| Chiều dài/mm |
Hộp bên trong |
Thẻ: |
QTY / CTN |
Đơn vị NW |
G.W/Carton |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1.4kg |
13.2kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1kg |
19.8kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8kg |
26.4kg |
Hướng dẫn lắp đặt và an toàn
- Để tránh sốc điện, đảm bảo nguồn điện được tắt trước khi lắp đặt
- Đèn nên được lắp đặt và vận hành bởi một thợ điện hoặc kỹ thuật viên có trình độ phù hợp với Bộ luật điện quốc gia và các bộ luật địa phương tương ứng
- Mở và kiểm tra đèn cẩn thận, báo cáo bất kỳ thiệt hại và lưu tất cả các vật liệu đóng gói nếu bất kỳ phần nào bị hư hại trong quá trình vận chuyển
- Nếu đèn bị hỏng, đừng sử dụng nó!
Tuyên bố của nhà sản xuất
Theo tiêu chuẩn quốc tế về đèn LED,DUALRAYS chính thức tuyên bố rằng các sản phẩm dòng DUALRAYS LED Highbay Light (UFO Highbay) chỉ được phép áp dụng cho môi trường trung tính trong nhà hoặc bán ngoài trời. DUALRAYS hứa bảo hành đầy đủ cho các sản phẩm. Bất kỳ ứng dụng môi trường khắc nghiệt bao gồm nhiệt độ cao / thấp, độ ẩm cao, độ mặn cao, amoniac cao vvkhông được phép nếu không có xác nhận chính thức từ nhà sản xuấtNếu bất kỳ áp dụng sai xảy ra, chính sách bảo hành không còn được đảm bảo.
Khả năng của công ty
- Nhóm chuyên nghiệp:>15 năm kinh nghiệm, nhà máy riêng, >10 đội ngũ kỹ sư, năng lực sản xuất mạnh mẽ và hệ thống quản lý QC
- Nhãn hiệu đáng tin cậy:Thiết lập hợp tác lâu dài ổn định với khách hàng châu Âu, kho hàng ở Hà Lan để phục vụ tốt hơn
- Mô phỏng DIALux:Nhóm kỹ sư của chúng tôi cung cấp dịch vụ mô phỏng dựa trên các thông số ứng dụng của bạn
- Tiêu chuẩn chất lượng:Tất cả các đèn LED tuân thủ các tiêu chuẩn CE, RoHS với chứng nhận TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Thông tin vận chuyển
Đối với đơn đặt hàng nhỏ, giao hàng nhanh được khuyến cáo. Đối với các đơn đặt hàng hàng loạt, vận chuyển bằng đường biển hoặc tàu (địa điểm châu Âu) là hiệu quả nhất nhưng mất nhiều thời gian hơn. Đối với các đơn đặt hàng khẩn cấp, giao hàng nhanh có thể được chuyển đến các nước khác.Chúng tôi đề nghị vận chuyển hàng hóa bằng máy bay đến sân bay cộng với giao hàng đến cửa nhà của bạn.
Câu hỏi thường gặp
Q1: Bảo hành cho đèn ống LED TB7 là bao nhiêu?
RE: 5 năm bảo hành. Nếu bất kỳ vấn đề chất lượng nào xảy ra trong thời gian này, chúng tôi sẽ chi trả chi phí vận chuyển và thay thế.
Q2: Bạn chấp nhận các phương thức thanh toán nào?
RE: Chúng tôi chấp nhận nhiều phương thức thanh toán bao gồm Western Union, PayPal, T / T, L / C. thanh toán tiêu chuẩn cho đơn đặt hàng hàng loạt là T / T: 30% trước, 70% số dư trước khi vận chuyển. Thông tin ngân hàng được cung cấp trong PI.
Q3: CRI là gì?
RE: CRI (Color Rendering Index) cho thấy màu sắc xuất hiện chính xác như thế nào dưới ánh sáng. CRI cao hơn cung cấp độ chính xác màu sắc tốt hơn với chi phí cao hơn.với 90Ra có sẵn với chi phí cao hơn.
Q4: Tôi chỉ có thể mua nhà riêng?
RE: Chúng tôi chỉ cung cấp các thiết bị đèn hoàn chỉnh, nhưng các tùy chọn SKD / CKD (Half Knocked Down / Completely Knocked Down) có sẵn.
Q5: Có chi phí vận chuyển giá rẻ để nhập khẩu vào đất nước chúng tôi?
RE: Đối với đơn đặt hàng nhỏ, giao hàng nhanh được khuyến cáo. Đối với các đơn đặt hàng lớn, vận chuyển bằng đường biển hoặc đường sắt (điểm đến châu Âu) là hiệu quả nhất về chi phí. Đối với các đơn đặt hàng khẩn cấp,Giao hàng không đến sân bay cộng với dịch vụ giao hàng được đề xuất.
Q6: Chúng tôi có thể nhận được hỗ trợ nếu chúng tôi có vị trí thị trường của riêng mình?
RE: Vui lòng thông báo cho chúng tôi về các yêu cầu thị trường chi tiết của bạn. Chúng tôi sẽ thảo luận và đề xuất các đề xuất hữu ích để tìm ra giải pháp tốt nhất cho bạn.
Q7: Các chức năng làm mờ nào có sẵn?
RE: DALI, PIR, 1-10V làm mờ có sẵn.
Q8: Ứng dụng của đèn ống LED TB7 của bạn là gì?
RE: Ứng dụng bao gồm: Thay thế cho NCF huỳnh quang; Nhà máy chế biến thực phẩm; Cơ sở hóa học; Kho động vật ổn định; Chế độ rửa xe; Các vị trí ngoài trời và trong nhà.
