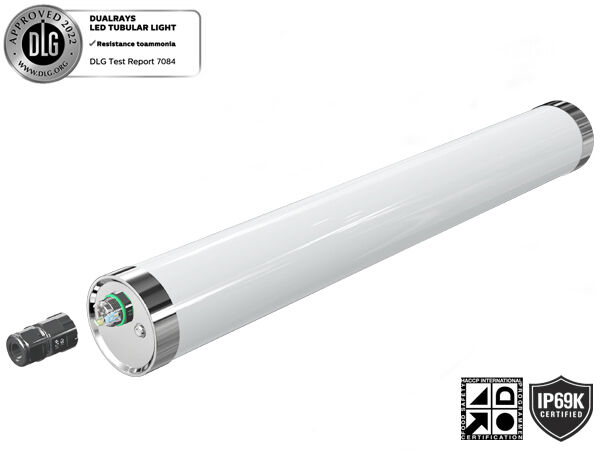

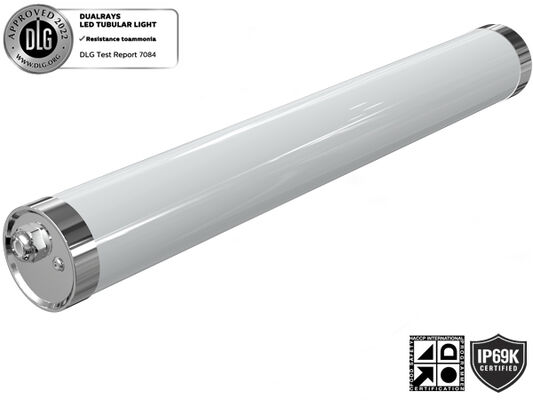

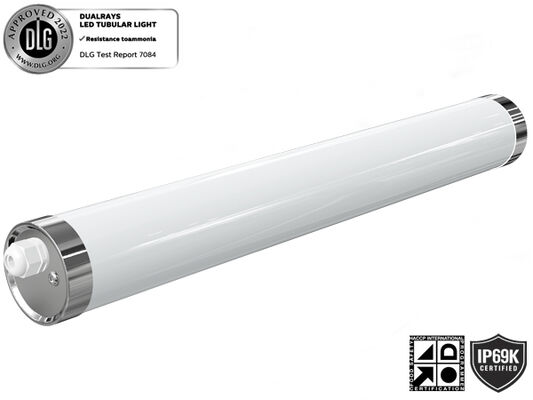

Đèn tuýp LED TB6 - Cấp công nghiệp IP69K IK10 Bảo vệ
Đèn tuýp LED TB6 được thiết kế để chịu được các điều kiện môi trường khắc nghiệt và hoạt động đáng tin cậy trong môi trường khắc nghiệt, đòi hỏi hóa chất. Được chế tạo bằng vật liệu cao cấp và thiết kế chắc chắn, đèn này mang lại khả năng chống chịu vượt trội với amoniac, ô nhiễm lưu huỳnh và các hóa chất khác nhau trong khi vẫn chịu được hầu hết các chất khử trùng và chất tẩy rửa.
Với chứng nhận IP69K để bảo vệ hoàn toàn khỏi bụi và khả năng làm sạch bằng áp lực cao, cùng với chứng nhận DLG về độ bền trong môi trường amoniac, đèn này lý tưởng cho các ứng dụng nông nghiệp. Nó cũng cung cấp ánh sáng an toàn trong các môi trường công nghiệp đòi hỏi khắt khe bao gồm các nhà máy mạ điện, cơ sở sản xuất lốp xe, khu vực lưu trữ và các địa điểm có nồng độ hóa chất cao. Vật liệu chống tia UV đảm bảo hiệu suất ngoài trời đáng tin cậy.
Các tính năng và thông số kỹ thuật chính
- Đèn LED SMD2835 SAN'AN độ sáng cao với trình điều khiển LIFUD/BOKE/AGT High PF Flicker-free
- Tùy chọn điều chỉnh nguồn DIP Switch
- Chịu được áp lực nước 100bar (1450psi) và nhiệt độ lên đến 80°C
- IP69K PMMA IK06 Chống amoniac/UV và PC IK10 Chống UV
- Nhiều góc chùm: 120°/200°/280°/360° tùy chọn
- Tùy chọn liên kết dây đơn hoặc đôi
- Lắp đặt linh hoạt: Treo, Gắn tường, Giá đỡ từ tính
- Tùy chọn điều khiển thông minh: 1-10V, DALI, Cảm biến chuyển động, Cảm biến ánh sáng ban ngày, Zigbee và Khẩn cấp
- Không phát xạ UV hoặc IR, hoàn toàn không chứa thủy ngân
- Tuổi thọ L80/B10 @ 61.000 giờ
- Tùy chỉnh có sẵn cho các dự án đặc biệt
Các tùy chọn có sẵn
- Trình điều khiển: Trình điều khiển TRIDONIC / BOKE Non-SELV
- Điều khiển và làm mờ: 1-10V, DALI, Cảm biến chuyển động, Cảm biến ánh sáng ban ngày, Zigbee và Khẩn cấp
- Góc chùm: 120°/200°/280°/360° tùy chọn
- Lắp đặt: Treo, Gắn tường, Giá đỡ từ tính
- Vật liệu: PC/PMMA tùy chọn
Các ứng dụng được đề xuất
- Thay thế cho đèn huỳnh quang NCF
- Nhà máy chế biến thực phẩm
- Cơ sở hóa chất
- Kho hàng ổn định động vật
- Cơ sở rửa xe
- Địa điểm ngoài trời và trong nhà
Thông số kỹ thuật
Hệ thống chung
| Vật liệu vỏ |
PC/PMMA đùn theo tiêu chuẩn UNE-EN ISO 21305-1:2020, bộ lọc UV có điều kiện (IK10) |
| Vật liệu khuếch tán |
PC/PMMA đùn theo tiêu chuẩn UNE-EN ISO 21305-1:2020, bộ lọc UV có điều kiện (IK10) |
| Màu vỏ |
Trắng (RAL9016), các màu khác tùy chọn |
| Gioăng làm kín |
Bọt silicon |
| Tản nhiệt LED |
Thông qua thân đèn 6063 AL không có vây, không có chất lỏng dẫn điện. Tản nhiệt đối lưu thụ động đảm bảo tiếp xúc nhiệt với các mô-đun LED thông qua keo hàn không chì có độ dẫn điện cao |
| Chống ngưng tụ |
Van cân bằng áp suất để đảm bảo giải phóng độ ẩm, tránh ngưng tụ và duy trì độ kín IP |
| Hoàn thiện |
Phun tĩnh điện và thăng hoa trong lò. Chống ăn mòn |
| Chiều cao gắn được khuyến nghị |
2 - 8 mét |
| Bảo trì |
Nắp cuối có vít để lắp đặt |
| Trình điều khiển |
Dòng điện không đổi, nhúng trong đèn, được nối sẵn |
| Điều khiển làm mờ |
BẬT-TẮT | Làm mờ 1-10V | DALI-2 | Lưới | Zigbee | Casambi |
| Xếp hạng IP |
IP67 / IP69K |
| Xếp hạng IK |
IK10 |
| Lớp bảo vệ |
Lớp I |
| Dây phát sáng |
850°C (Dưới 30s) |
| Ống luồn cáp |
Ống luồn cáp M20 (Ống luồn cáp Nylon hoặc SS304/316 Tùy chọn) |
| Lắp đặt |
Gắn trần | Treo | Gắn từ tính | Gắn tường xoay |
| Chức năng thông minh |

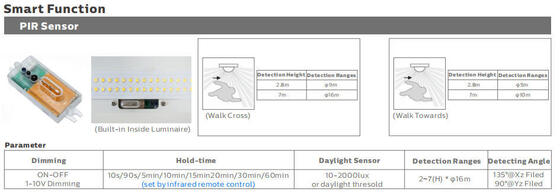

Cảm biến PIR | Cảm biến vi sóng | Khẩn cấp |
Hệ thống điện
| Đi dây xuyên suốt |
3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² dây xuyên qua để lựa chọn |
| Điện áp chính |
220~240VAC/ 50/60Hz, 180-264VDC |
| Hệ số công suất (PF) |
≥0.96 |
| Tổng độ méo hài (THD) |
＜10% |
| Loại đầu ra |
Non-SELV (không cách ly) |
| Hệ số nhấp nháy |
＜1% |
| Đo khả năng hiển thị của đèn nhấp nháy (SVM) |
＜0.4 |
| Khả năng nhận thấy các hiệu ứng nhấp nháy (Pst) |
＜1 |
| Kết nối đầu cuối |
Nắp cuối vặn nhanh để đi dây dễ dàng |
| Công suất đèn |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
Hệ thống trắc quang
| Đèn LED |
SMD2835 (1W) |
| CCT (Nhiệt độ màu tương quan) |
CCT đơn (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Chỉ số hoàn màu) |
>80Ra cho tiêu chuẩn (>90Ra cho CRI cao hơn có sẵn) |
| An toàn sinh học |
RG0 (miễn trừ rủi ro) |
| EEC (Lớp hiệu quả năng lượng) |
A++ |
| SDCM (Độ lệch chuẩn của khớp màu) |
＜5 (SDCM<3 Tùy chọn) |
| UGR (4H, 8H) |
24.9 (Chéo) 23.4 (Dọc) |
| Góc chùm |
120° | 280° | 360° Tùy chọn |
| Tuổi thọ hữu ích trung bình của đèn |
61.000 giờ (L80B10) |
| Duy trì quang thông tại e.o.l. |
>70% |
| Hiệu suất phát sáng |
130LPW (PROLine) | 160LPW (PRIMELine) Tùy chọn |

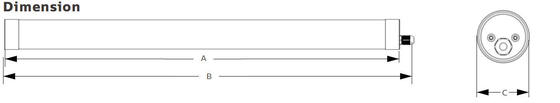

| Chiều dài |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| Công suất định mức |
20W |
30W |
30W |
| Quang thông phát ra @ 5000K, CRI>80 (PRO) |
2.600lm |
3.900lm |
3.900lm |
| Quang thông phát ra @ 5000K, CRI>80 (PRIME) |
3.200lm |
4.800lm |
4.800lm |
Điều kiện hoạt động
| Nhiệt độ/Độ ẩm hoạt động |
-20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, không ngưng tụ |
| Nhiệt độ/Độ ẩm bảo quản |
-40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, không ngưng tụ |
| Thời gian hữu ích trung bình của LED L90B10 |
≥0.96 |
| Tuổi thọ danh định định mức (Tp<70℃) |
Lên đến 100.000H |
| MTBF của trình điều khiển |
500.000H, MIL-HDBK-217F(25℃) |
| Chống rung |
10~500Hz, 5G 12 phút / 1 chu kỳ, thời gian 72 phút. Mỗi dọc theo trục X,Y,Z |
| Tiếng ồn âm thanh |
＜25dB (khoảng cách 30cm, Hoạt động bình thường) |
| Đảm bảo |
5 năm |
Chứng nhận
| Chứng chỉ toàn cầu |
ENEC | CE | RoHS | D-mark | KEMA-KEUR được liệt kê, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Chỉ thị an toàn |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Chỉ thị EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Các chỉ thị khác |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Dung sai quang thông, dung sai công suất và dung sai nhiệt độ màu ±5%, 5000K và CRI>80.
* Chùm ánh sáng, phân bố cường độ ánh sáng và hiệu quả ánh sáng được kiểm tra theo tiêu chuẩn EN ISO 17025:2005 cho loạt tiêu chuẩn EN13032 và tiêu chuẩn LM-79.
* Thông tin sản phẩm cập nhật và các điều khoản bảo hành chung có sẵn trên trang web của chúng tôi www.DUALRAYS.com
* Thông tin chi tiết về quang thông và công suất cho các chỉ số riêng lẻ được chỉ ra trên bảng dữ liệu sản phẩm.
* Giá trị có thể thay đổi do phân loại LED.
* Các thông số trong bảng dữ liệu được đưa ra cho Ta=25°C, dựa trên 4000K/80Ra, hiệu quả cao hơn 10% với 70Ra
Phương pháp cài đặt

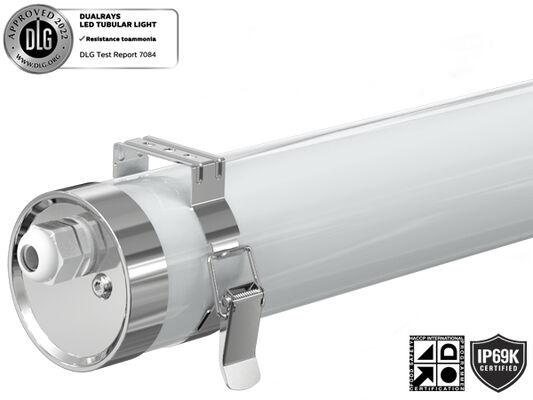

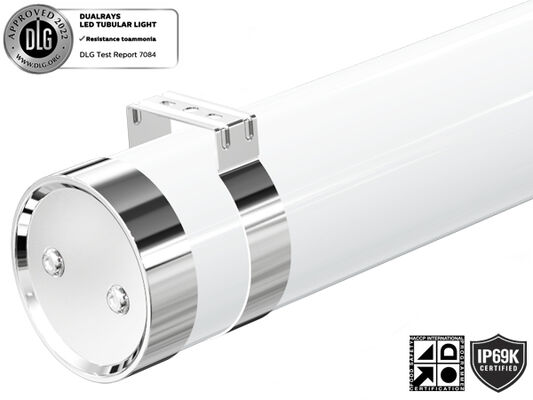

Gắn trần
Khoan lỗ vít trên trần nhà. Cố định kẹp vào trần nhà bằng vít. Nhấn vào đèn bằng tay thật chặt.

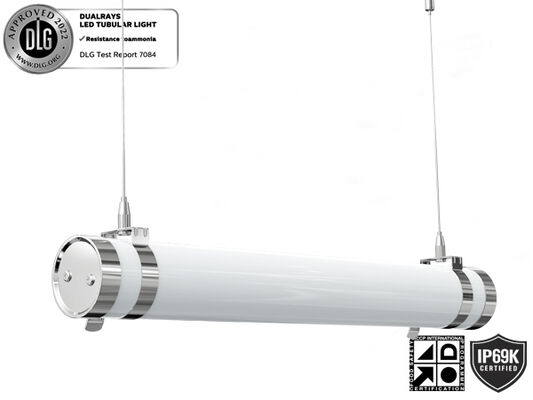

Treo
Khoan lỗ vít trên trần nhà. Nhấn vào đèn bằng tay thật chặt. Lắp đặt và cố định móc treo vào trần nhà và kẹp, sau đó điều chỉnh chiều dài của bộ treo.

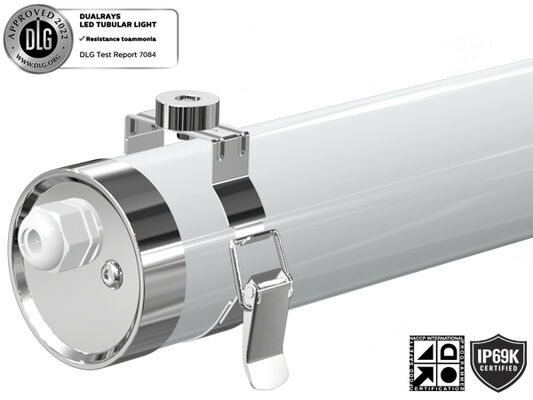

Gắn trần xoay
Khoan lỗ vít trên trần nhà. Nhấn vào đèn bằng kẹp. Xoay góc theo yêu cầu.
Gắn từ tính

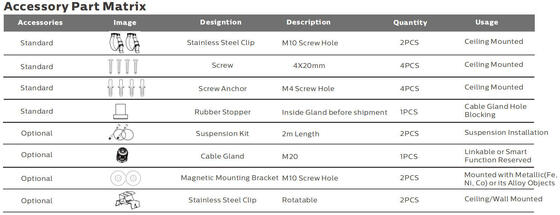

Lấy ra 2PCS kẹp có vòng từ tính từ gói linh kiện. Nhấn vào đèn bằng kẹp từ tính bằng tay thật chặt. Cố định đèn trên bề mặt kim loại (Fe, Ni, Co) hoặc hợp kim của nó theo yêu cầu.

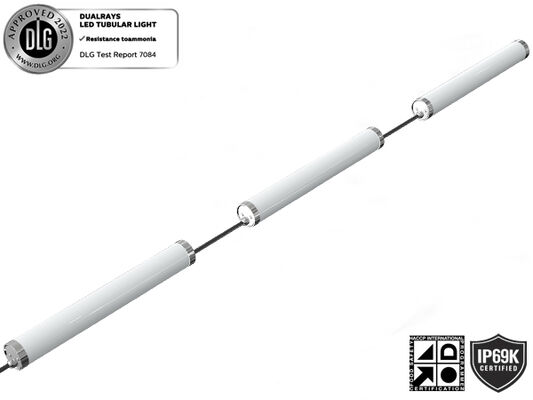

Kết nối có thể liên kết

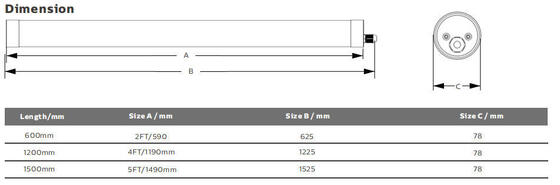

Thông số kỹ thuật đóng gói
| Chiều dài/mm |
Hộp bên trong |
Thùng carton bên ngoài |
QTY /CTN |
Khối lượng tịnh |
G.W/Carton |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1.4Kg |
13.2Kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1Kg |
19.8Kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8Kg |
26.4Kg |
Hướng dẫn lắp đặt & an toàn
- Để tránh bị điện giật, hãy đảm bảo tắt nguồn trước khi lắp đặt
- Đèn phải được lắp đặt và vận hành bởi thợ điện hoặc kỹ thuật viên có trình độ theo Quy tắc Điện Quốc gia và các quy tắc địa phương tương ứng
- Mở hộp và kiểm tra đèn cẩn thận, báo cáo bất kỳ hư hỏng nào và lưu tất cả các vật liệu đóng gói nếu bất kỳ phần nào bị hư hỏng trong quá trình vận chuyển
- Nếu đèn bị hỏng, không sử dụng!
Tuyên bố của nhà sản xuất
Theo Tiêu chuẩn Quốc tế về đèn LED, DUALRAYS chính thức tuyên bố rằng các sản phẩm DUALRAYS LED Highbay Light (UFO Highbay) chỉ được phép áp dụng cho môi trường trung tính trong nhà hoặc bán ngoài trời. DUALRAYS cam kết bảo hành đầy đủ cho các sản phẩm. Bất kỳ ứng dụng môi trường khắc nghiệt nào bao gồm nhiệt độ cao/thấp, độ ẩm cao, độ mặn cao, amoniac cao, v.v. đều không được phép nếu không có xác nhận chính thức từ nhà sản xuất. Nếu có bất kỳ ứng dụng sai nào xảy ra, chính sách bảo hành sẽ không còn được đảm bảo.
Khả năng của công ty
- Đội ngũ chuyên nghiệp:>15 năm kinh nghiệm, nhà máy riêng, >10 đội ngũ kỹ sư, năng lực sản xuất mạnh mẽ và hệ thống quản lý QC
- Thương hiệu đáng tin cậy: Đã thiết lập sự hợp tác ổn định lâu dài với khách hàng châu Âu, kho hàng ở Hà Lan để phục vụ tốt hơn
- Mô phỏng DIALux: Đội ngũ kỹ thuật của chúng tôi cung cấp các dịch vụ mô phỏng dựa trên các thông số ứng dụng của bạn
- Tiêu chuẩn chất lượng: Tất cả các đèn LED đều tuân thủ các tiêu chuẩn CE, RoHS với chứng nhận TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Thông tin vận chuyển
Đối với các đơn hàng nhỏ, nên vận chuyển nhanh. Đối với các đơn hàng số lượng lớn, vận chuyển đường biển hoặc đường sắt (điểm đến châu Âu) là hiệu quả nhất về chi phí nhưng mất nhiều thời gian hơn. Đối với các đơn hàng khẩn cấp, chúng tôi đề xuất vận chuyển hàng không đến sân bay cộng với dịch vụ giao hàng của đối tác vận chuyển đến tận cửa nhà bạn.
Câu hỏi thường gặp
Q1: Chế độ bảo hành của đèn tuýp LED TB7 là bao lâu?
RE: Bảo hành 5 năm. Nếu có bất kỳ vấn đề chất lượng nào từ phía chúng tôi xảy ra trong thời gian này, chúng tôi sẽ chịu chi phí vận chuyển và thay thế.
Q2: Bạn chấp nhận những phương thức thanh toán nào?
RE: Chúng tôi chấp nhận nhiều phương thức thanh toán bao gồm Western Union, PayPal, T/T, L/C. Thanh toán tiêu chuẩn cho các đơn hàng số lượng lớn là T/T: 30% trả trước, 70% số dư trước khi giao hàng. Thông tin ngân hàng được cung cấp trong PI.
Q3: CRI là gì?
RE: CRI (Chỉ số hoàn màu) cho biết màu sắc xuất hiện chính xác như thế nào dưới ánh sáng. CRI cao hơn cung cấp độ chính xác màu tốt hơn với chi phí cao hơn. CRI tiêu chuẩn là >80Ra, với 90Ra có sẵn với chi phí cao hơn.
Q4: Tôi có thể chỉ mua riêng vỏ không?
RE: Chúng tôi chỉ cung cấp các thiết bị đèn hoàn chỉnh, nhưng các tùy chọn SKD/CKD (Bán tháo rời/Tháo rời hoàn toàn) có sẵn.
Q5: Có chi phí vận chuyển rẻ để nhập khẩu vào nước ta không?
RE: Đối với các đơn hàng nhỏ, nên vận chuyển nhanh. Đối với các đơn hàng số lượng lớn, vận chuyển đường biển hoặc đường sắt (điểm đến châu Âu) là hiệu quả nhất về chi phí. Đối với các đơn hàng khẩn cấp, nên vận chuyển hàng không đến sân bay cộng với dịch vụ giao hàng.
Q6: Chúng tôi có thể nhận được hỗ trợ nếu chúng tôi có vị thế trên thị trường của riêng mình không?
RE: Vui lòng thông báo cho chúng tôi về các yêu cầu thị trường chi tiết của bạn. Chúng tôi sẽ thảo luận và đề xuất các gợi ý hữu ích để tìm ra giải pháp tốt nhất cho bạn.
Q7: Những chức năng làm mờ nào có sẵn?
RE: DALI, PIR, làm mờ 1-10V có sẵn. Cảm biến ánh sáng ban ngày tích hợp có sẵn cho các tùy chọn điều khiển thông minh.
Q8: Các ứng dụng của đèn tuýp LED TB7 của bạn là gì?
RE: Các ứng dụng bao gồm: Thay thế cho đèn huỳnh quang NCF; Nhà máy chế biến thực phẩm; Cơ sở hóa chất; Kho hàng ổn định động vật; Nơi rửa xe; Địa điểm ngoài trời và trong nhà.
