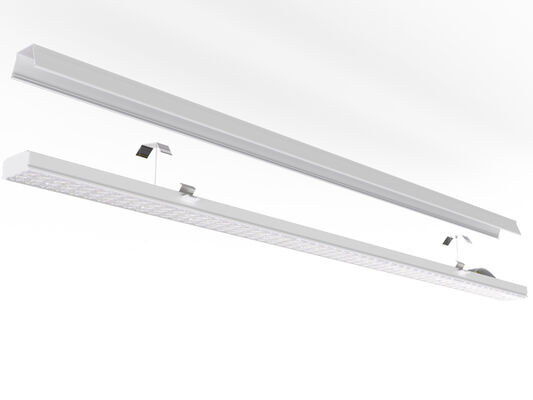

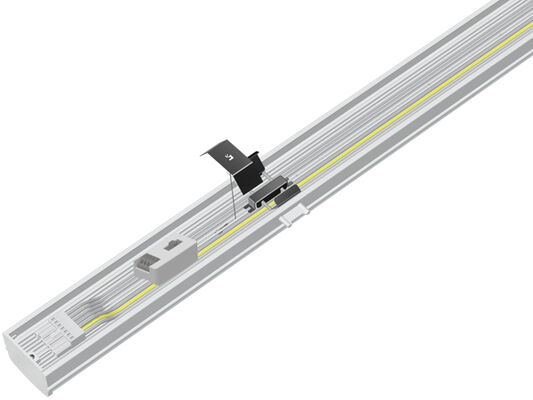

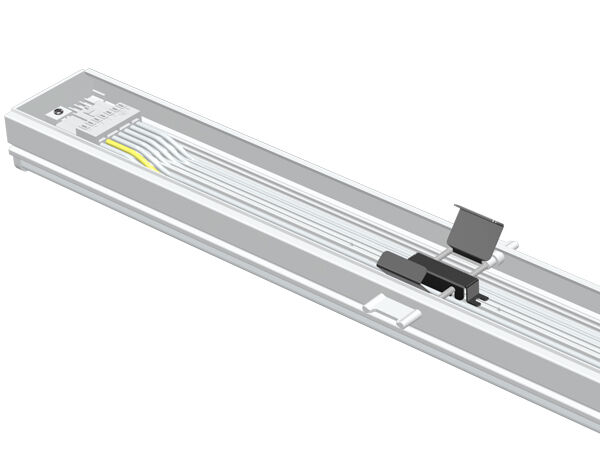

Mô-đun đèn LED tuyến tính Click-fast 75W DIP có thể điều chỉnh RM5 Universal LED Retrofit Light Module Thay thế hệ thống máng đèn T5/T8 hiện có của bạn mà không cần dụng cụ Với đầu nối WAGO 5/7 cực để kết nối đa điểm
Mô-đun đèn LED tuyến tính RM5 được phát triển để thay thế các bộ đèn huỳnh quang T5/T8 hiện có trên hệ thống ray.
Đối với các bộ đèn huỳnh quang thông thường, dây điện ban đầu trong máng đèn có thể được tháo ra, và cáp kết nối được thiết kế bên trong mô-đun thông qua đầu nối WAGO.
đầu nối.
Nó hoạt động với hầu hết các hệ thống máng đèn đã được lắp đặt trong 25 năm qua, giải pháp thay thế hoàn hảo để thay thế đèn huỳnh quang T5/T8 cũ 2 x36w, 1 x58w và 2 x58w có hoặc không có bộ phản xạ.

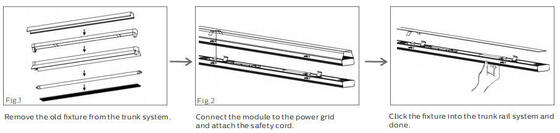

Lắp đặt nhanh chóng, thay thế dễ dàng với hệ thống máng đèn hiện có mà không cần dụng cụ trong vòng 40 giây.
Không cần bất kỳ sửa đổi vật lý nào trên hệ thống máng đèn hiện có, chỉ cần cắm và sử dụng
Các tính năng & Thông số kỹ thuật chính
- Đèn LED SMD2835 độ sáng cao 0.5W 75LM Trình điều khiển TRIDONIC/PHILIPS/BOKE có thể điều chỉnh DIP;
- Tương thích với 95% Hệ thống máng đèn hàng đầu được lắp đặt trong 25 năm qua;
- Giải pháp thay thế lý tưởng để thay thế đèn huỳnh quang T5/T8 2x36W, 1x58W và 2x58W hoặc đèn tuýp LED có hoặc không có bộ phản xạ;

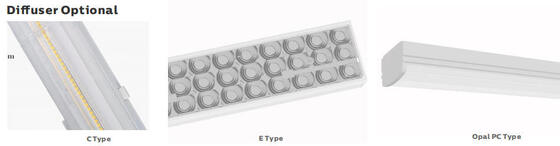

- Tùy chọn quang học 30/60/90/110/Kép 25/25L/25R, 120 (có nắp PC);
- Bảo vệ IP40/IK08;
- Không cần bất kỳ sửa đổi vật lý nào trên hệ thống máng đèn hiện có;
- Dây an toàn dự phòng để tiết kiệm chi phí nhân công và đảm bảo an toàn kép;
- Nhiều loại điều khiển thông minh: 1-10V, DALI, Cảm biến chuyển động, Cảm biến ánh sáng ban ngày, Zigbee và Khẩn cấp;
- Tùy chọn một pha (L/N/E) hoặc ba pha (L1/L2/L3/N/FG);
- Tuổi thọ L80/B10 @ 58.000 giờ;
- Có sẵn tùy chỉnh cho các dự án đặc biệt;
Các tùy chọn có sẵn
- Trình điều khiển: Trình điều khiển không SELV của TRIDONIC / PHILIPS / BOKE
- Điều khiển và làm mờ: 1-10V, DALI, Cảm biến chuyển động, Cảm biến ánh sáng ban ngày, Zigbee và Khẩn cấp
- Góc chùm: Tùy chọn quang học 30/60/90/110/Kép 25/25L/25R, 120 (có nắp PC)
- Tùy chọn một pha (L/N/E) hoặc ba pha (L1/L2/L3/N/FG);

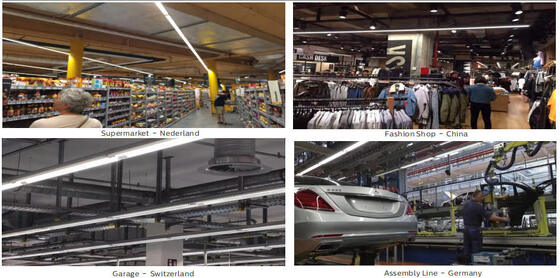

Các ứng dụng được đề xuất
- Cửa hàng bán lẻ quy mô lớn;
- Hội trường công nghiệp;
- Không gian kho bãi;
- Nhà máy;
- Các ứng dụng bán công nghiệp khác;
Thông số kỹ thuật
Hệ thống chung
| Vật liệu vỏ |
Nhôm đùn theo tiêu chuẩn EN755 |
| Vật liệu bộ khuếch tán |
PC/PMMA đùn theo tiêu chuẩn UNE-EN ISO 21305-1:2020, bộ lọc UV có điều kiện (IK10) |
| Màu vỏ |
Trắng (RAL9016), các màu khác tùy chọn |
| Điều khiển nhóm |
Tùy chọn chuyển mạch 3 pha, L1 /L2 /L3 có thể thay đổi bằng công tắc DIP |
| Tản nhiệt LED |
Qua thân đèn AL 6063 không cánh tản nhiệt, không có chất lỏng dẫn điện. Tản nhiệt đối lưu thụ động đảm bảo tiếp xúc nhiệt với các mô-đun LED thông qua bột hàn không chì dẫn điện cao |
| Loại đèn |
LED có thể thay thế |
| Đầu ra ánh sáng |
Trực tiếp |
| Chiều cao lắp đặt đề xuất |
2 - 12 mét |
| Bảo trì |
Mở / Đóng trình điều khiển / ống kính bằng vít |
| Trình điều khiển |
Dòng điện không đổi với công suất có thể điều chỉnh bằng công tắc DIP, nhúng trong đèn, đấu dây sẵn |
| Điều khiển làm mờ |
BẬT-TẮT | Làm mờ 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Xếp hạng IP |
IP40 |
| Xếp hạng IK |
IK08 |
| Lớp bảo vệ |
Lớp I |
| Dây nóng |
850°C (Dưới 30 giây) |
| Đầu vào cáp |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Tiết diện tối đa 4.0mm2) |
| Lắp đặt |
Thay thế trực tiếp |
| Chức năng thông minh |

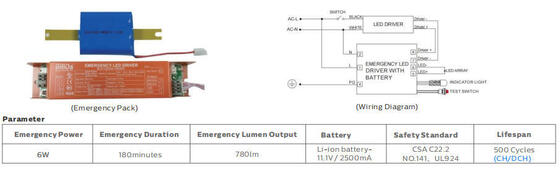

Khẩn cấp |
Hệ thống điện

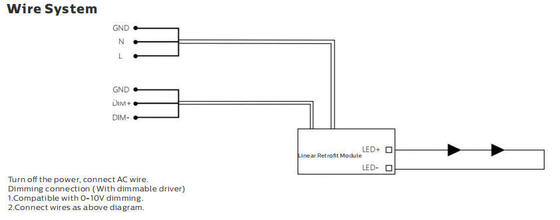

| Đấu dây xuyên suốt |
Dây điều khiển 3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 làm tiêu chuẩn |
| Điện áp chính |
220~240VAC/ 50/60Hz, 180-264VDC |
| Hệ số công suất (PF) |
≥0.93 |
| Tổng méo hài (THD) |
＜10% |
| Loại đầu ra |
Không SELV (không cách ly) |
| Hệ số nhấp nháy |
＜1% |
| Đo lường khả năng hiển thị hiệu ứng nhấp nháy (SVM) |
＜0.4 |
| Khả năng nhận biết hiệu ứng nhấp nháy (Pst) |
＜1 |
| Kết nối đầu cuối |
Đã bao gồm dây đấu nối, đầu nối WAGO 5/7 cực |
| Công suất đèn |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Hệ thống đo quang
| Đèn LED |
SMD2835 (0.5W) |
| CCT (Nhiệt độ màu tương quan) |
CCT đơn (3000K | 4000K | 5000K | 5700K | 6500K)
Tùy chọn 3 CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K để lựa chọn)
|
| CRI (Chỉ số hoàn màu) |
>80Ra cho tiêu chuẩn (>90Ra cho CRI cao hơn có sẵn) |
| An toàn quang sinh học |
RG0 (miễn nhiễm rủi ro) |
| EEC (Lớp hiệu quả năng lượng) |
A++ |
| SDCM (Độ lệch chuẩn của khớp màu) |
＜5 (SDCM<3 Tùy chọn) |
| UGR (4H, 8H) |
24.9 (Ngang) 23.4 (Dọc) |
| Góc chùm |
30° | 60° | 90° | 120° | Không đối xứng 25° T | Không đối xứng 25° P | 25° Kép |
| Tuổi thọ hữu ích trung bình của đèn |
100.000 giờ (L80B10) |
| Duy trì Lumen khi hết tuổi thọ |
>70% |
| Hiệu suất phát sáng |
160LPW (PROLine) Tùy chọn |
| Sản phẩm |
Mô-đun LED tuyến tính RM |
| Công suất định mức |
75W DIP (25~75W) |
| Lumen phát ra @ 5000K, CRI>80 (PRO) |
Tối đa 12.000lm |
Điều kiện hoạt động
| Nhiệt độ / Độ ẩm hoạt động |
-20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, không ngưng tụ |
| Nhiệt độ / Độ ẩm lưu trữ |
-40~ +60℃ (-40°F ~ 140°F) / 5~85% RH, không ngưng tụ |
| Thời gian sử dụng LED trung bình L90B10 |
≥0.96 |
| Tuổi thọ danh định (Tp <70℃) |
Lên đến 100.000H |
| MTBF trình điều khiển |
500.000H, MIL-HDBK-217F(25℃) |
| Chống rung |
10~500Hz, 5G 12 phút / 1 chu kỳ, trong 72 phút. Mỗi trục X, Y, Z |
| Tiếng ồn âm thanh |
＜25dB (khoảng cách 30cm, hoạt động bình thường) |
| Bảo hành |
5 Năm (Có thể gia hạn lên đến 7 năm) |
Chứng nhận
| Chứng nhận toàn cầu |
ENEC | CE | RoHS | D-mark | Được liệt kê KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Chỉ thị an toàn |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Chỉ thị EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Các chỉ thị khác |
IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Dung sai quang thông, dung sai công suất và dung sai nhiệt độ màu ±5%, 5000K và CRI>80.
* Chùm sáng, phân bố cường độ sáng và hiệu suất ánh sáng được kiểm tra theo tiêu chuẩn EN ISO 17025:2005 cho loạt tiêu chuẩn EN13032 và tiêu chuẩn LM-79.
* Thông tin sản phẩm cập nhật và các điều khoản bảo hành chung có sẵn trên trang web của chúng tôi www.DUALRAYS.com
* Thông tin chi tiết về quang thông và công suất cho từng chỉ số được ghi trên bảng dữ liệu sản phẩm.
* Giá trị có thể thay đổi do phân loại LED.
* Các tham số trong bảng dữ liệu được đưa ra ở Ta=25℃, dựa trên 4000K/80Ra, hiệu suất cao hơn 10% với 70Ra

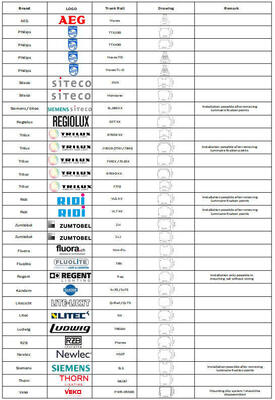

Danh sách hệ thống tương thích
Hướng dẫn lắp đặt & An toàn
- Để tránh bị điện giật, hãy đảm bảo đã ngắt nguồn điện trước khi lắp đặt
- Đèn phải được lắp đặt và vận hành bởi thợ điện hoặc kỹ thuật viên có trình độ theo Quy tắc Điện Quốc gia và các quy tắc địa phương tương ứng
- Mở gói và kiểm tra đèn cẩn thận, báo cáo mọi hư hỏng và giữ lại tất cả vật liệu đóng gói nếu bất kỳ phần nào bị hư hỏng trong quá trình vận chuyển
- Nếu đèn bị hỏng, không sử dụng nó!
Tuyên bố của nhà sản xuất
Theo Tiêu chuẩn Quốc tế về đèn LED, DUALRAYS chính thức tuyên bố rằng dòng sản phẩm Đèn LED tuyến tính (Mô-đun LED tuyến tính) của DUALRAYS chỉ được phép áp dụng cho môi trường trung tính trong nhà hoặc bán ngoài trời. DUALRAYS cam kết bảo hành đầy đủ cho sản phẩm. Bất kỳ ứng dụng môi trường khắc nghiệt nào bao gồm nhiệt độ cao/thấp, độ ẩm cao, độ mặn cao, amoniac cao, v.v. đều không được phép nếu không có xác nhận chính thức từ nhà sản xuất. Nếu xảy ra bất kỳ việc sử dụng sai mục đích nào, chính sách bảo hành sẽ không còn được đảm bảo.
Năng lực công ty
- Đội ngũ chuyên nghiệp:>15 năm kinh nghiệm, nhà máy riêng, >10 đội ngũ kỹ sư, năng lực sản xuất mạnh mẽ và hệ thống quản lý QC
- Thương hiệu đáng tin cậy:Thiết lập hợp tác lâu dài ổn định với khách hàng Châu Âu, kho hàng tại Hà Lan để phục vụ tốt hơn
- Mô phỏng DIALux:Đội ngũ kỹ sư của chúng tôi cung cấp dịch vụ mô phỏng dựa trên các thông số ứng dụng của bạn
- Tiêu chuẩn chất lượng:Tất cả các đèn LED tuân thủ các tiêu chuẩn CE, RoHS với các chứng nhận TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Thông tin vận chuyển
Đối với đơn hàng nhỏ, nên vận chuyển nhanh. Đối với đơn hàng số lượng lớn, vận chuyển đường biển hoặc đường sắt (điểm đến Châu Âu) là tiết kiệm chi phí nhất nhưng mất nhiều thời gian hơn. Đối với các đơn hàng khẩn cấp, chúng tôi đề xuất vận chuyển hàng không đến sân bay cộng với đối tác vận chuyển của chúng tôi giao hàng tận nơi.
Câu hỏi thường gặp
Q1: Bảo hành cho đèn tuýp LED TB7 là gì?
RE: Bảo hành 5 năm. Nếu có bất kỳ vấn đề chất lượng nào từ phía chúng tôi xảy ra trong thời gian này, chúng tôi sẽ chi trả chi phí vận chuyển và thay thế.
Q2: Bạn chấp nhận những phương thức thanh toán nào?
RE: Chúng tôi chấp nhận nhiều phương thức thanh toán bao gồm Western Union, PayPal, T/T, L/C. Thanh toán tiêu chuẩn cho đơn hàng số lượng lớn là T/T: 30% trước, 70% còn lại trước khi giao hàng. Thông tin ngân hàng được cung cấp trong PI.
Q3: CRI là gì?
RE: CRI (Chỉ số hoàn màu) cho biết màu sắc hiển thị chính xác như thế nào dưới ánh sáng. CRI cao hơn mang lại độ chính xác màu tốt hơn với chi phí cao hơn. CRI tiêu chuẩn là >80Ra, với 90Ra có sẵn với chi phí cao hơn.
Q4: Tôi có thể chỉ mua riêng vỏ đèn không?
RE: Chúng tôi chỉ cung cấp bộ đèn hoàn chỉnh, nhưng có các tùy chọn SKD/CKD (Bán thành phẩm/Hoàn toàn tháo rời).
Q5: Có chi phí vận chuyển rẻ để nhập khẩu vào nước chúng tôi không?
RE: Đối với đơn hàng nhỏ, nên vận chuyển nhanh. Đối với đơn hàng số lượng lớn, vận chuyển đường biển hoặc đường sắt (điểm đến Châu Âu) là tiết kiệm chi phí nhất. Đối với các đơn hàng khẩn cấp, nên vận chuyển hàng không đến sân bay cộng với dịch vụ giao hàng.
Q6: Chúng tôi có thể nhận được hỗ trợ nếu chúng tôi có vị thế thị trường riêng không?
RE: Vui lòng thông báo cho chúng tôi về các yêu cầu thị trường chi tiết của bạn. Chúng tôi sẽ thảo luận và đề xuất các giải pháp hữu ích để tìm ra giải pháp tốt nhất cho bạn.
Q7: Có những chức năng làm mờ nào có sẵn?
RE: Có sẵn DALI, PIR, làm mờ 1-10V. Có sẵn cảm biến ánh sáng ban ngày tích hợp cho các tùy chọn điều khiển thông minh.
Q8: Ứng dụng của đèn tuýp LED TB7 của bạn là gì?
RE: Các ứng dụng bao gồm: Thay thế cho đèn huỳnh quang NCF; Nhà máy chế biến thực phẩm; Cơ sở hóa chất; Kho hàng chăn nuôi; Nơi rửa xe; Địa điểm ngoài trời & trong nhà.
