Click-fast 75W DIP Canh tác Universal LED Linear Retrofit Light Module với 160LPW cho T5/T8 Thay thế huỳnh quang với chức năng làm mờ và khẩn cấp DALI có thể chuyển đổi 3 pha

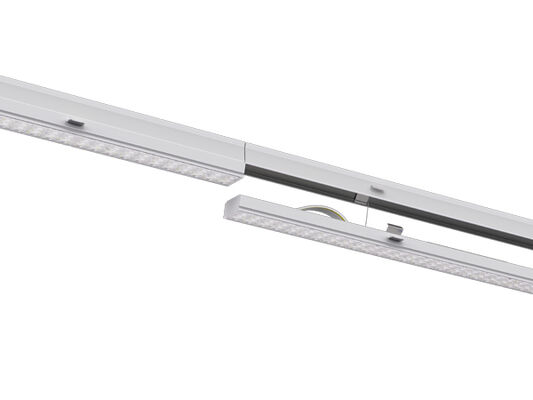

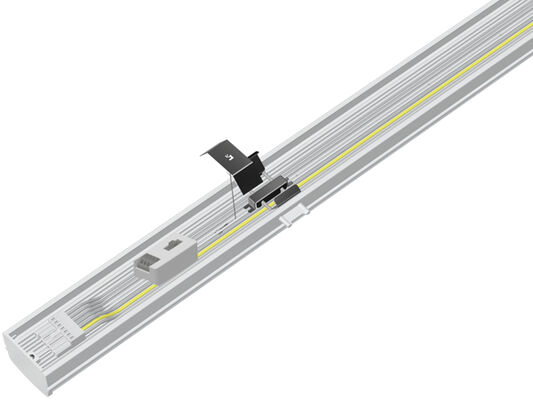

Mô-đun nâng cấp tuyến tính RM5 được phát triển để thay thế các thiết bị chiếu sáng huỳnh quang T5/T8 hiện có trên hệ thống đường sắt.

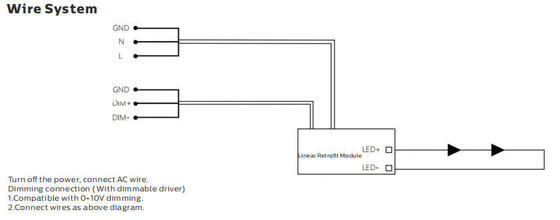

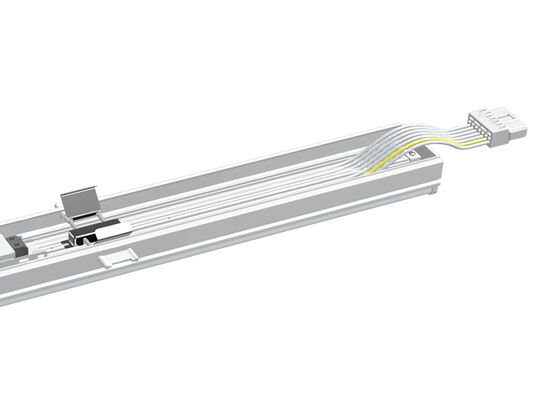

Đối với đèn lồng huỳnh quang thông thường, các dây gốc trong đường ray thân có thể được cắt, và kết nối thông qua cáp được thiết kế bên trong mô-đun thông qua WAGO
các đầu nối.
Nó hoạt động với hầu hết các hệ thống đường ray thân được lắp đặt trong 25 năm qua, giải pháp cải tiến hoàn hảo để thay thế đèn huỳnh quang 2 x 36w, 1 x 58w và 2 x 58w T5/T8 cũ với và không có phản xạ.
Lắp đặt nhanh chóng, dễ dàng thay thế với hệ thống thân xe hiện có mà không cần công cụ trong vòng 40 giây.
Bất kỳ sửa đổi vật lý không cần thiết trên hệ thống trunking hiện có, chỉ cần cắm và chơi
Các đặc điểm chính và thông số kỹ thuật
- Đèn LED SMD2835 độ sáng cao 0,5W 75LM TRIDONIC/PHILIPS/BOKE Driver với DIP Switchable;
- Tương thích với 95% hệ thống dẫn đầu được lắp đặt trong 25 năm qua;
- Giải pháp nâng cấp lý tưởng để thay thế đèn huỳnh quang T5/T8 2x36W, 1x58W và 2x58W hiện có hoặc đèn ống LED có và không có phản xạ;

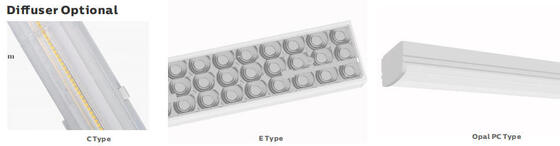

- 30/60/90/110/Double 25/25L/25R, 120 (với nắp PC) quang học tùy chọn;
- Bảo vệ IP40/IK08;
- Không cần bất kỳ sửa đổi vật lý nào trên hệ thống trunking hiện có;

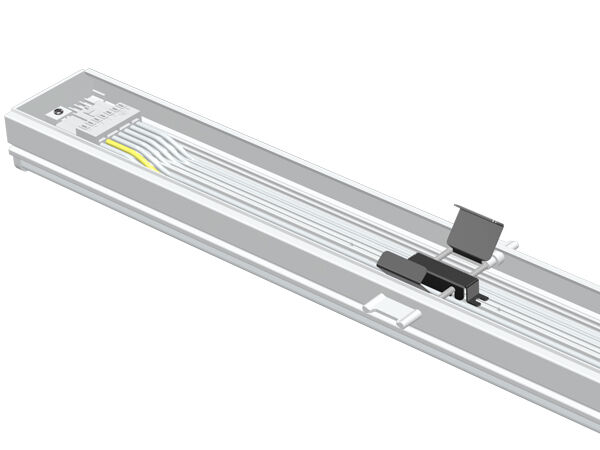

- Chuỗi an toàn dành riêng cho tiết kiệm chi phí lao động và đảm bảo an toàn gấp đôi;
- Các điều khiển thông minh khác nhau: 1-10V, DALI, cảm biến chuyển động, cảm biến ánh sáng ban ngày, Zigbee và khẩn cấp;
- Một pha (L/N/E) hoặc ba pha (L1/L2/L3/N/FG) tùy chọn;
- L80/B10 @ 58.000h tuổi thọ;
- Tùy chỉnh có sẵn cho các dự án đặc biệt;
Các tùy chọn có sẵn
- Người lái: TRIDONIC / PHILIPS / BOKE Người lái không tự động
- Điều khiển và làm mờ: 1-10V, DALI, cảm biến chuyển động, cảm biến ánh sáng ban ngày, Zigbee và khẩn cấp
- góc chùm: 30/60/90/110/Double 25/25L/25R, 120 (với PC Cover) quang học tùy chọn
- Một pha (L/N/E) hoặc ba pha (L1/L2/L3/N/FG) tùy chọn;
Ứng dụng được khuyến cáo
- Các cửa hàng bán lẻ quy mô lớn;
- Các phòng công nghiệp;
- Không gian kho;
- Nhà máy;
- Các ứng dụng bán công nghiệp khác;
Thông số kỹ thuật
Hệ thống chung
| Vật liệu nhà ở |
Nhôm ép theo tiêu chuẩn EN755 |
| Vật liệu khuếch tán |
PC/PMMA được ép theo tiêu chuẩn UNE-EN ISO 21305-1:2020, điều kiện lọc tia UV (IK10) |
| Màu nhà |
Màu trắng (RAL9016), màu khác tùy chọn |
| Kiểm soát nhóm |
3-Phase Switchable Tùy chọn, L1 / L2 / L3 có thể được thay đổi bằng DIP Switch |
| Đèn LED Phân tán nhiệt |
Thông qua thân đèn 6063 AL không có vây, không có chất lỏng dẫn. |
| Loại đèn |
Đèn LED có thể thay đổi |
| Điện ngắm |
trực tiếp |
| Độ cao được đề nghị |
2 - 12 mét |
| Bảo trì |
Driver / Lens mở / đóng bằng vít |
| Tài xế |
Điện liên tục với công suất điều chỉnh thông qua công tắc DIP, được nhúng trong đèn, được dây trước |
| Điều khiển làm mờ |
ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| Xếp hạng IP |
IP40 |
| Đánh giá IK |
IK08 |
| Lớp bảo vệ |
Lớp I |
| Sợi sáng |
850°C (dưới 30s) |
| Đưa cáp |
H05RN-F 3*2.5mm2 |
| Cài đặt |
Thay thế trực tiếp |
| Chức năng thông minh |

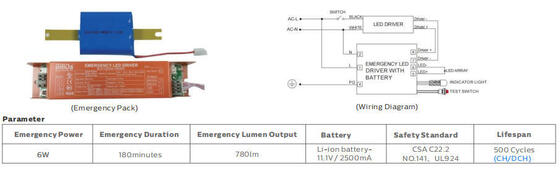

Tình huống khẩn cấp |
Hệ thống điện
| Đường dây thông qua |
3x2.5mm2/5x2.5mm2 + 2x1.5mm2 dây làm mờ như giá đỡ |
| Điện áp chính |
220~240VAC/ 50/60Hz, 180-264VDC |
| Nguyên nhân công suất (PF) |
≥ 0.93 |
| Total Harmonic Distortion (THD) |
< 10% |
| Loại đầu ra |
Không SELV (không tách biệt) |
| Factor nhấp nháy |
< 1% |
| Đánh giá tầm nhìn bằng ống kính (SVM) |
<0.4 |
| Nhận thấy hiệu ứng Stroboscopic (Pst) |
< 1 |
| Kết nối đầu cuối |
Bao gồm dây chuyền xoay qua, đầu nối WAGO 5/7 cực |
| Sức mạnh của đèn |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Hệ thống quang đo
| Đèn LED |
SMD2835 (0,5W) |
| CCT (nhiệt độ màu tương quan) |
CCT đơn (3000K. 4000K. 5000K. 5700K. 6500K)
3 CCT tùy chọn (3000-4000-5000K. 3000-4500-6000K.
|
| CRI (Chỉ số hiển thị màu sắc) |
> 80Ra cho tiêu chuẩn (> 90Ra cho CRI cao hơn có sẵn) |
| An toàn sinh học quang học |
RG0 (không có rủi ro) |
| EEC (Lớp hiệu quả năng lượng) |
A++ |
| SDCM (Sự lệch tiêu chuẩn của sự phù hợp màu sắc) |
< 5 (SDCM < 3 tùy chọn) |
| UGR (4H, 8H) |
24.9 (Cross) 23.4 (Longitudinal) |

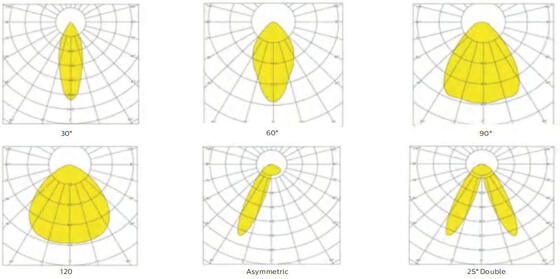

| góc chùm |
30° 60° 90° 120° Asymmetric 25° L Asymmetric 25° R |
| Thời gian sử dụng bình quân của đèn |
100,000 giờ (L80B10) |
| Bảo trì ánh sáng tại e.o.l. |
>70% |
| Hiệu quả ánh sáng |
160LPW (PROLine) tùy chọn |
| Sản phẩm |
Đơn vị nâng cấp LED tuyến tính RM |
| Năng lượng định giá |
75W DIP (25~75W) |
| Lumen được cung cấp @ 5000K, CRI>80 (PRO) |
Tối đa 12.000lm. |
Điều kiện hoạt động
| Hoạt động nhiệt độ / độ ẩm |
-20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, không ngưng tụ |
| Nhiệt độ lưu trữ / độ ẩm |
-40 ~ +60 °C (-40 °F ~ 140 °F) / 5 ~ 85% RH, không ngưng tụ |
| Thời gian sử dụng LED trung bình L90B10 |
≥ 0.96 |
| Thời gian sử dụng danh nghĩa (Tp < 70°C) |
Tối đa 100.000H |
| MTBF của trình điều khiển |
500,000H, MIL-HDBK-217F ((25°C) |
| Chống rung động |
10 ~ 500Hz, 5G 12min / 1 chu kỳ, thời gian cho 72min. Mỗi dọc theo trục X, Y, Z |
| Tiếng ồn |
< 25dB (30cm khoảng cách, hoạt động bình thường) |
| Bảo lãnh |
5 năm (có thể gia hạn lên đến 7 năm) |
Giấy chứng nhận
| Giấy chứng nhận toàn cầu |
ENEC CE RoHS D-mark KEMA-KEUR Listed, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Các chỉ thị an ninh |
EN 60598-1. EN 60598-2-3. EN 62493. |
| Chỉ thị EMC |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Các chỉ thị khác |
IEC 62262 EN 13032-4 EN 62717 |
* Khả năng dung nạp luồng ánh sáng, dung nạp điện và dung nạp nhiệt độ màu ±5%, 5000K và CRI> 80.
* chùm ánh sáng, phân bố cường độ ánh sáng và hiệu quả ánh sáng được kiểm tra theo tiêu chuẩn EN ISO 17025:2005 cho loạt tiêu chuẩn EN13032 và tiêu chuẩn LM-79.
* Thông tin sản phẩm cập nhật và các điều khoản bảo hành chung có sẵn trên trang web của chúng tôi www.DUALRAYS.com
* Thông tin chi tiết về luồng ánh sáng và sức mạnh cho các chỉ số riêng lẻ được chỉ ra trên trang dữ liệu sản phẩm.
* Các giá trị có thể thay đổi do LED binning.
* Các tham số trong trang dữ liệu cho Ta = 25 °C, dựa trên 4000K/80Ra, hiệu suất cao hơn 10% với 70Ra

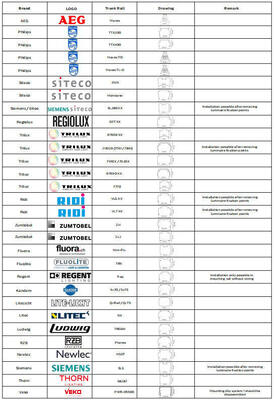

Danh sách hệ thống tương thích

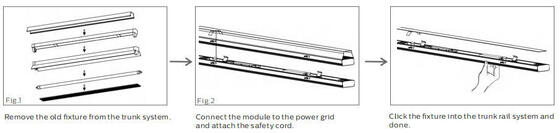

Hướng dẫn lắp đặt và an toàn
- Để tránh sốc điện, đảm bảo nguồn điện được tắt trước khi lắp đặt
- Đèn nên được lắp đặt và vận hành bởi một thợ điện hoặc kỹ thuật viên có trình độ phù hợp với Bộ luật điện quốc gia và các bộ luật địa phương tương ứng
- Mở và kiểm tra đèn cẩn thận, báo cáo bất kỳ thiệt hại và lưu tất cả các vật liệu đóng gói nếu bất kỳ phần nào bị hư hại trong quá trình vận chuyển
- Nếu đèn bị hỏng, đừng sử dụng nó!
Tuyên bố của nhà sản xuất
Theo tiêu chuẩn quốc tế về đèn LED,DUALRAYS chính thức tuyên bố rằng các sản phẩm dòng Đèn tuyến LED DUALRAYS (Linear Retrofit Module) chỉ được phép áp dụng cho môi trường trung tính trong nhà hoặc bán ngoài trời. DUALRAYS hứa bảo hành đầy đủ cho các sản phẩm. Bất kỳ ứng dụng môi trường khắc nghiệt bao gồm nhiệt độ cao / thấp, độ ẩm cao, độ mặn cao, amoniac cao vvkhông được phép nếu không có xác nhận chính thức từ nhà sản xuấtNếu bất kỳ áp dụng sai xảy ra, chính sách bảo hành không còn được đảm bảo.
Khả năng của công ty
- Nhóm chuyên nghiệp:>15 năm kinh nghiệm, nhà máy riêng, >10 đội ngũ kỹ sư, năng lực sản xuất mạnh mẽ và hệ thống quản lý QC
- Nhãn hiệu đáng tin cậy:Thiết lập hợp tác lâu dài ổn định với khách hàng châu Âu, kho hàng ở Hà Lan để phục vụ tốt hơn
- Mô phỏng DIALux:Nhóm kỹ sư của chúng tôi cung cấp dịch vụ mô phỏng dựa trên các thông số ứng dụng của bạn
- Tiêu chuẩn chất lượng:Tất cả các đèn LED tuân thủ các tiêu chuẩn CE, RoHS với chứng nhận TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Thông tin vận chuyển
Đối với đơn đặt hàng nhỏ, giao hàng nhanh được khuyến cáo. Đối với các đơn đặt hàng hàng loạt, vận chuyển bằng đường biển hoặc tàu (địa điểm châu Âu) là hiệu quả nhất nhưng mất nhiều thời gian hơn. Đối với các đơn đặt hàng khẩn cấp, giao hàng nhanh có thể được chuyển đến các nước khác.Chúng tôi đề nghị vận chuyển hàng hóa bằng máy bay đến sân bay cộng với giao hàng đến cửa nhà của bạn.
Câu hỏi thường gặp
Q1: Bảo hành cho đèn ống LED TB7 là bao nhiêu?
RE: 5 năm bảo hành. Nếu bất kỳ vấn đề chất lượng nào xảy ra trong thời gian này, chúng tôi sẽ chi trả chi phí vận chuyển và thay thế.
Q2: Bạn chấp nhận các phương thức thanh toán nào?
RE: Chúng tôi chấp nhận nhiều phương thức thanh toán bao gồm Western Union, PayPal, T / T, L / C. thanh toán tiêu chuẩn cho đơn đặt hàng hàng loạt là T / T: 30% trước, 70% số dư trước khi vận chuyển. Thông tin ngân hàng được cung cấp trong PI.
Q3: CRI là gì?
RE: CRI (Color Rendering Index) cho thấy màu sắc xuất hiện chính xác như thế nào dưới ánh sáng. CRI cao hơn cung cấp độ chính xác màu sắc tốt hơn với chi phí cao hơn.với 90Ra có sẵn với chi phí cao hơn.
Q4: Tôi chỉ có thể mua nhà riêng?
RE: Chúng tôi chỉ cung cấp các thiết bị đèn hoàn chỉnh, nhưng các tùy chọn SKD / CKD (Half Knocked Down / Completely Knocked Down) có sẵn.
Q5: Có chi phí vận chuyển giá rẻ để nhập khẩu vào đất nước chúng tôi?
RE: Đối với đơn đặt hàng nhỏ, giao hàng nhanh được khuyến cáo. Đối với các đơn đặt hàng lớn, vận chuyển bằng đường biển hoặc đường sắt (điểm đến châu Âu) là hiệu quả nhất về chi phí. Đối với các đơn đặt hàng khẩn cấp,Giao hàng không đến sân bay cộng với dịch vụ giao hàng được đề xuất.
Q6: Chúng tôi có thể nhận được hỗ trợ nếu chúng tôi có vị trí thị trường của riêng mình?
RE: Vui lòng thông báo cho chúng tôi về các yêu cầu thị trường chi tiết của bạn. Chúng tôi sẽ thảo luận và đề xuất các đề xuất hữu ích để tìm ra giải pháp tốt nhất cho bạn.
Q7: Các chức năng làm mờ nào có sẵn?
RE: DALI, PIR, 1-10V làm mờ có sẵn.
Q8: Ứng dụng của đèn ống LED TB7 của bạn là gì?
RE: Ứng dụng bao gồm: Thay thế cho NCF huỳnh quang; Nhà máy chế biến thực phẩm; Cơ sở hóa học; Kho động vật ổn định; Chế độ rửa xe; Các vị trí ngoài trời và trong nhà.
